小区配电S13变压器配置方案与居民负荷容量匹配分析

S13系列变压器是目前国内广泛应用的低损耗配电变压器，其核心采用非晶合金或取向硅钢片，空载损耗较S11系列降低约30%～40%，尤其适用于小区配电中长期轻载或季节性负荷波动的场景。在居民小区配电设计中，合理选择变压器容量、数量及接线方式，是实现经济可靠供电的关键。以下从S13变压器特点、居民负荷特性、容量匹配计算及典型配置方案等方面进行详细阐述。

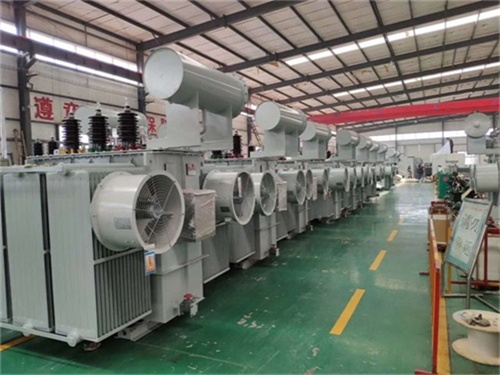

一、S13变压器的主要特点与用途

• 低空载损耗：S13变压器采用高磁导率硅钢片或非晶合金铁心，空载损耗仅为S9系列的60%～70%。以400kVA为例，S13空载损耗约0.57kW，而S11为0.8kW，年节电可达2000kWh以上。

• 低噪声：通过优化铁心结构和夹件工艺，噪声水平通常控制在40～50dB（距设备1m处），适合住宅区低噪音环境要求。

• 过载能力强：允许在1.2倍额定容量下运行2小时，满足小区短时高峰负荷需求（如夏季空调集中启动）。

• 环保节能：采用全密封油箱结构，杜绝油老化渗漏；体积小、重量轻，便于安装于箱式变电站或室内配电房。

• 主要用途：适用于城市住宅小区、商业综合体、学校、医院等对供电可靠性及节能要求较高的10/0.4kV配电系统。

二、居民负荷容量匹配的基本原则

居民负荷具有季节性强、晚高峰明显、同时率较低的特点。通常采用“单位面积法”或“每户容量法”估算总用电负荷：

• 普通住宅（60～120m²/户）：每户配置容量6～8kW，同时率取0.3～0.5。

• 中高端住宅（120～200m²/户）：每户配置容量10～12kW，同时率取0.4～0.6。

• 公共设施（电梯、水泵、照明等）：按实际设备功率计算，同时率取0.7～0.9。

匹配公式：变压器容量 = (住宅总计算负荷 + 公共设施计算负荷) × 裕度系数（一般取1.1～1.2）。同时需满足变压器负载率在60%～70%的经济运行区间。

三、典型S13变压器配置方案（以500户中型小区为例）

根据上述计算结果，推荐配置方案如下：

• 方案一（单台大容量）：选用2台S13-1000kVA变压器，总容量2000kVA（略低于计算值，但可通过短时过载1.2倍满足，适用于负荷增长缓慢的小区）。

• 方案二（多台分散配置）：选用3台S13-800kVA变压器，总容量2400kVA，分别接入不同楼栋组团，提高供电灵活性及故障隔离能力。

• 方案三（箱变组合）：选用4台S13-630kVA箱式变压器，分布安装于小区绿化带或围墙边，减少低压电缆长度，降低线损。

四、S13变压器主要技术规格（以630kVA为例）

五、配置方案中的关键注意事项

• 负载率平衡：多台变压器并联运行时，应确保各自负载率偏差不超过10%，避免环流损耗；可通过调整低压联络开关运行方式实现。

• 低压侧开关与母线匹配：S13变压器低压侧额定电流（例如630kVA为909A），建议选用框架断路器额定电流1250A，母线载流量不低于1000A。

• 无功补偿：居民负荷功率因数通常为0.8～0.85，应在变压器低压侧集中补偿至0.92以上，补偿容量按变压器容量的25%～30%配置。

• 防雷与接地：10kV侧安装氧化锌避雷器，0.4kV侧采用TN-C-S系统，中性点重复接地并设置等电位接地网。

• 通风与散热：箱式变压器需安装在通风良好的位置，周围不得堆放杂物；室内变压器应设置排风机，保证环境温度不超过40℃。

六、结论

S13变压器凭借其低损耗、低噪声、高可靠性等优势，是当前住宅小区配电的首选设备。在配置方案中，需结合小区实际户型、用电设备发展趋势及供电可靠性要求，合理选择单台容量及台数。建议通过负荷测算软件（如EDSA、ETAP）进行潮流分析，并结合经济电流密度法确定最佳方案。最终配置应满足GB 20052-2020《电力变压器能效限定值及能效等级》的要求，并预留一定裕度以适应未来5～10年的负荷增长。
