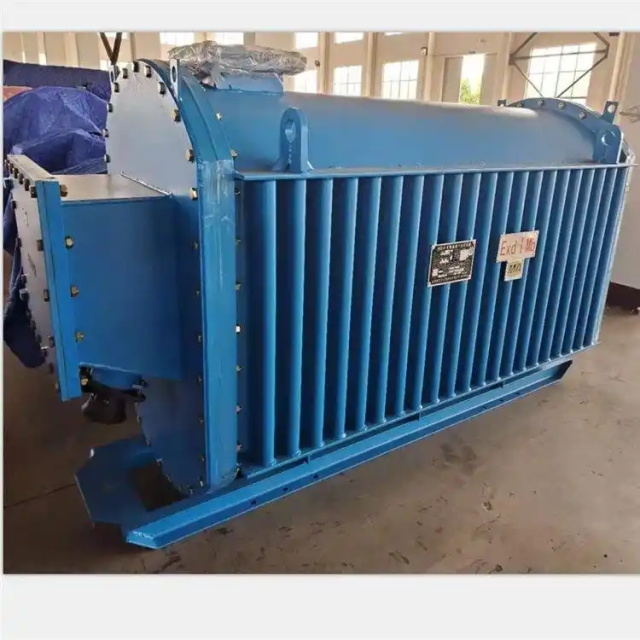

七星稳压矿用变压器 井下电压不稳专用设备

概述

稳压矿用变压器是专为煤矿井下等电压波动剧烈、供电环境恶劣的场所设计的关键电力设备。井下巷道延伸、大型设备启停、线路老化等因素常导致电压波动范围超过±15%，严重影响通风、排水、采掘等核心系统的稳定运行。本系列变压器采用电磁补偿与自动调压技术，能在输入电压波动±30%的极端条件下保持输出电压稳定在额定值的±5%以内，确保井下设备安全连续工作。

核心特点

• 宽范围稳压能力：输入电压在AC 380V/660V/1140V（依规格而定）的70%～130%范围内变化时，输出精度优于±5%。

• 高过载保护：采用H级绝缘材料与真空浸渍工艺，允许120%额定负载持续运行2小时，满足井下大型电机启动冲击需求。

• 防潮防尘结构：机壳防护等级达IP54，密封橡胶圈配合阻燃型环氧树脂灌封，有效抵御井下高湿、煤尘侵蚀。

• 智能温控系统：内置PT100测温探头与智能风机，当线圈温度超过80℃时自动启动强制风冷，确保长期满载运行温升≤100K。

• 双重电磁屏蔽：采用高导磁硅钢片与接地屏蔽层，将谐波干扰抑制在3%以内，保障变频器、PLC等精密设备正常工作。

• 无触点调压：配备晶闸管无触点调压模块，响应时间＜20ms，免去碳刷维护，显著降低井下检修风险。

主要用途

• 煤矿井下综采工作面、掘进巷道、中央变电所的电压稳定供电。

• 井下信号系统、监控系统、通信系统等对电压敏感的电子设备供电。

• 大型通风机、排水泵、皮带输送机等冲击性负载的电压补偿与稳定。

• 作为移动变电站的前置稳压单元，配合低压馈电开关实现全区域电压治理。

技术规格（典型型号 KSBG-315/6）

安装与维护要点

• 安装位置：应置于井下专用硐室或变压器台架上，远离淋水区，底部垫高200mm以上以防积水。

• 接地要求：外壳需与井下接地网可靠连接，接地电阻≤4Ω，确保漏电保护有效动作。

• 定期巡检：每季度检查一次晶闸管模块的散热器积尘情况，清理时使用干燥压缩空气，压力＜0.3MPa。

• 绝缘测试：每年进行一次绝缘电阻测量（≥1000MΩ）、工频耐压试验（28kV/1min），测试前后须充分放电。

• 保护设置：输出侧应配置过流、短路、欠压、过压保护断路器，整定值按变压器额定电流的1.5倍设定。

选型指南

用户需根据井下供电系统实际参数选择适配型号：

• 输入电压等级：目前主流为380V/660V/1140V高压侧，部分矿山可采用6kV/10kV直配系统。

• 负载总容量：建议选择变压器额定容量为负载总容量的1.2～1.5倍，预留余量应对未来扩容。

• 防护等级：普通巷道选用IP54即可，若安装在采煤工作面或易爆区域，须选配防爆型（Ex d I Mb）外壳。

• 调压范围：需提供现场实测的最低与最高输入电压值，必要时可定制70%～130%宽幅调压版本。

常见问题解答

• 问：稳压变压器能否与井下防爆开关直接串联使用？
  答：可以。但需确保变压器的输入输出端均配置适配的防爆接线盒和电缆连接器，并经防爆检验合格。

• 问：长期过载运行是否会导致停机？
  答：本设备具备反时限过载保护，当负载超过120%额定值持续10分钟以上，自动降压至额定电压的90%并发出声光报警，防止热损坏。

• 问：产品是否符合煤矿安全规程？
  答：完全符合 MT/T 1005-2006《矿用隔爆型干式变压器》及 GB 3836.2-2010 相关要求，拥有矿用产品安全标志证书（MA认证）。
