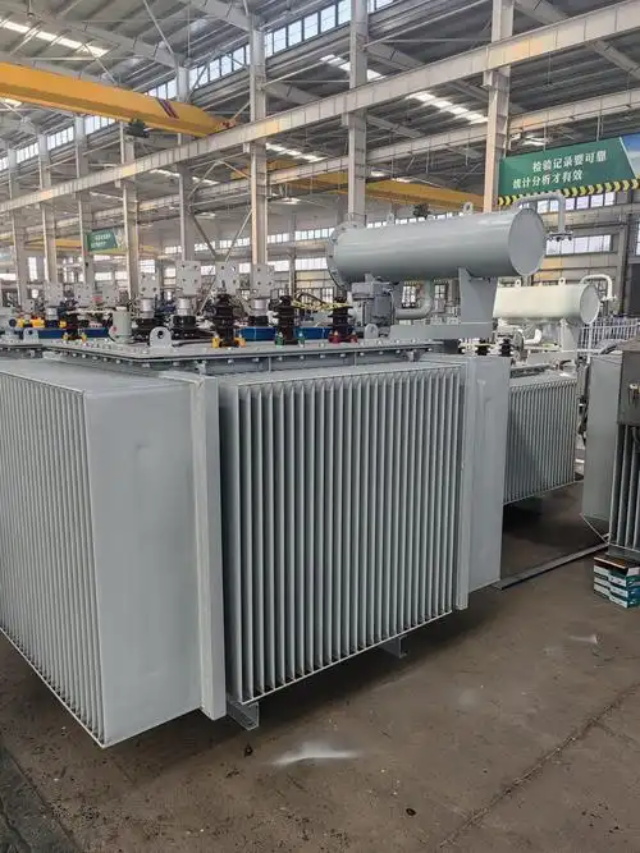

七星矿用油浸式KS11变压器 矿区地面变电所专用设备

产品概述

矿用油浸式KS11变压器是专为矿区地面变电所设计的高可靠性电力设备，适用于煤矿、金属矿、非金属矿等各类矿区的供电系统。该产品遵循GB/T 6451、GB 1094系列及MT/T 1050等标准，采用优质硅钢片、高绝缘等级绕组材料及特种矿物绝缘油，具有防潮、抗污、耐腐蚀、抗短路能力强等突出特点，能够满足矿区恶劣环境下的长期稳定运行需求。

主要特点

• 高可靠性设计：铁心采用冷轧取向硅钢片，多级步进接缝结构，降低空载损耗与噪声；绕组采用无氧铜导线，层间及匝间绝缘强化处理，耐受频繁过电压与短路冲击。

• 优异的环境适应性：油箱采用防锈、防腐蚀涂层，密封结构可靠，适应矿区高湿度、多粉尘、温差大的露天或半露天环境；配置特种矿物油，闪点高、热稳定性好，在低温下仍保持良好流动性。

• 节能环保：KS11系列空载损耗和负载损耗较老型号显著降低，符合国家能效标准；采用低损耗硅钢片及优化油道设计，温升低，延长绝缘寿命。

• 安装维护便捷：为适应矿区地面变电所空间限制，设计紧凑型结构，配备可拆卸式散热器及油枕；提供油样活门、气体继电器、温度控制器等附件，便于日常巡检与维护。

• 安全防护全面：配备压力释放阀、储油柜、防爆管（或波纹膨胀器）及瓦斯继电器，有效防止内部故障扩大；油箱与铁心、夹件均可靠接地，满足防雷及安全规程要求。

主要用途

该变压器专门用于矿区地面变电所，将高压电源（如35kV、10kV或6kV）降压至低压配电系统（如0.4kV、1.14kV或其他矿用电压等级），为矿井提升机、通风机、排水泵、采掘设备及照明、生活用电等提供稳定、安全的电能。同时可配备有载调压分接开关，适应矿区负荷波动大的工况。

技术规格

结构组成

KS11变压器由铁心、线圈、油箱、储油柜、套管、分接开关、保护组件等主要部件构成。铁心采用全斜接缝无孔绑扎结构；线圈为圆筒式或饼式，内外层采用绝缘纸板与撑条固定；油箱采用钢板焊接，配备散热片以增强散热效果；储油柜采用全密封式波纹结构，减少油与空气接触，延缓油的老化。

使用注意事项

• 安装前须检查变压器油位、绝缘电阻及油质，确保无渗漏。

• 投运前应进行绝缘试验、直流电阻测量、变比组别检测及冲击合闸试验。

• 定期巡视油温、油位及声音，每季度进行油样色谱分析。

• 矿区粉尘严重时，需定期清理散热器及油箱表面，保证散热效果。

• 若长期停运后重新投入，必须进行绝缘判断及干燥处理。

应用案例

某大型煤矿地面变电所采用两台1600kVA KS11-10/0.4kV变压器，一用一备，为井下提升机、通风机及地面选煤厂供电。运行五年未发生故障，年节电量较旧型号约12%，显著降低运营成本。另一铜矿地面变电所选用有载调压型KS11变压器，有效应对了铲运机启动时的大电流冲击，电压波动率控制在±2%以内。
