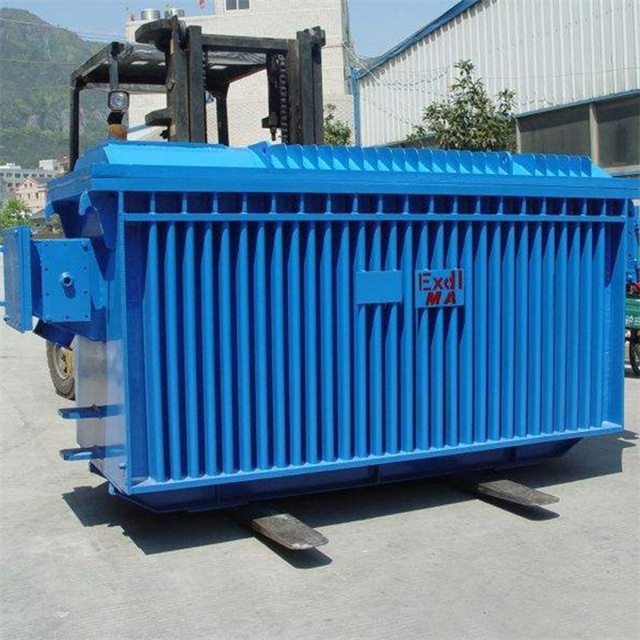

七星矿山井下泵站变压器 排水设备专用供电

一、概述

矿山井下排水系统是矿井安全生产的关键环节，一旦排水设备供电中断，可能导致淹井事故。井下泵站变压器专为排水设备设计，需满足井下特殊环境对电气设备的防爆、防潮、耐腐蚀等要求。该变压器将地面高压电源转换为排水泵电机所需的低压电源，确保排水系统可靠、持续运行。

二、主要特点

• 防爆结构：采用矿用隔爆型外壳，符合GB 3836系列标准，能有效隔离内部电弧火花，防止引发瓦斯或煤尘爆炸。

• 高防护等级：外壳防护等级≥IP54，接线腔可达IP67，可抵御井下淋水、潮气及粉尘侵入。

• 耐潮绝缘：线圈采用真空浸渍工艺及H级绝缘材料，在相对湿度95%的环境下仍保持良好绝缘性能。

• 电压等级适配：一次侧通常为6kV/10kV，二次侧为380V/660V/1140V，可满足不同功率排水泵的供电需求。

• 过载能力强：设计留有10%～20%的过载裕量，适应排水泵启动冲击及长期连续运行工况。

• 紧凑型设计：体积小、重量轻，便于井下狭窄巷道运输及安装。

三、主要用途

该变压器专为矿山井下排水泵站供电，为离心泵、潜水泵、轴流泵等排水设备提供稳定、安全的交流电源。同时可用于井下中央变电所至排水泵房的配电线路的电压转换，实现远距离供电与降压启动控制。适用环境包括：

• 煤矿井下有瓦斯或煤尘爆炸危险的采区、掘进面、水仓泵房；

• 非煤矿山（如金属矿、化工矿）井下排水系统；

• 隧道、人防工程等地下场所的应急排水供电。

四、技术规格

五、安装与使用要求

变压器安装于井下泵房内时，应置于专用平台或基础槽钢上，四周留有不少于600mm的检修通道。需通过矿用电缆引入装置（喇叭嘴）连接进出线，且接地系统必须符合《煤矿安全规程》要求。运行前应测量绝缘电阻（一次对地≥1000MΩ，二次对地≥500MΩ），并检查防爆面间隙是否合格。

六、选型建议

• 根据排水泵电机额定功率总和乘以1.1～1.2倍的系数确定变压器容量；

• 电压等级应与井下配电网络一致，优先选择660V或1140V以减少线路压降；

• 对排水量大的主排水泵站，建议采用两台变压器互为备用的供电方案；

• 订货时需明确防爆合格证编号及煤安（MA）标志要求。

七、维护与检修

定期清理变压器外壳积尘，检查电缆密封圈是否老化，每半年进行一次绝缘电阻测试。大修周期为5～8年，需在井下专用检修硐室或升井后进行。检修时重点检查线圈是否受潮、铁芯是否松动、分接开关触点是否氧化。
